Rotámetros de caudal de área variable | Serie PS | Tecfluid

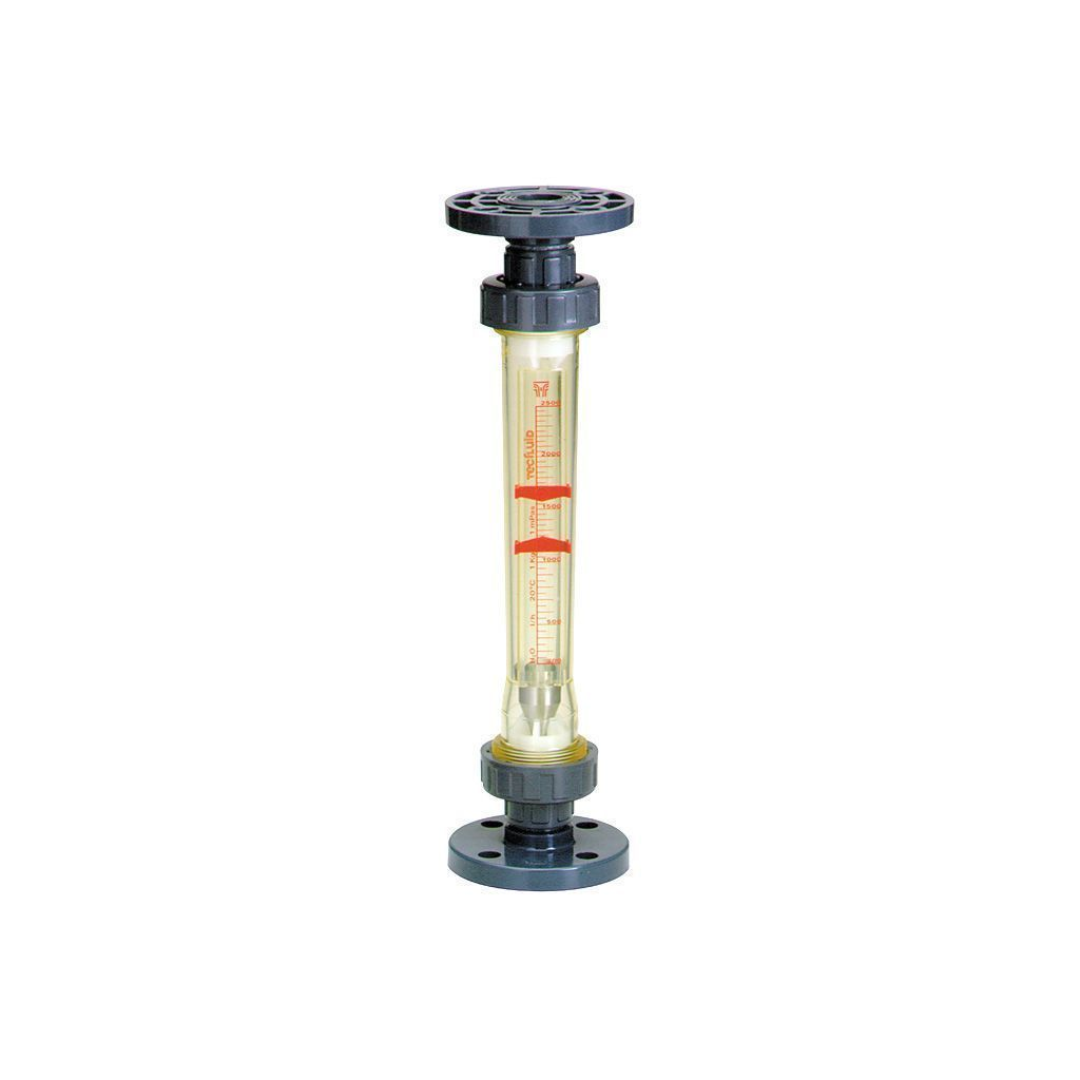

Los medidores de caudal Serie PS de Tecfluid son dispositivos de área variable con lectura directa, diseñados para aplicaciones con líquidos o gases. Incorporan tubos de medida plásticos de alta resistencia (polisulfona o NAS®) y múltiples opciones de conexiones: roscadas, lisas o bridada según norma ISO o ASME.

Estos equipos están disponibles con escalas calibradas en l/h, m³/h o en porcentaje, con rangos de caudal que van desde 4 l/h hasta 50 m³/h en agua y de 200 Nl/h hasta 1500 Nm³/h en aire. Ofrecen una precisión del 4% en modelos PS y del 6% en versiones PSM/PTM03.

Cuentan con flotadores de distintos materiales como acero inoxidable AISI 316L, PVC, PVDF o aluminio, y pueden operar con fluidos desde -20 °C hasta +110 °C dependiendo del material. Admiten una presión de trabajo de hasta 15 bar y su instalación es vertical con flujo ascendente.

Como opciones, pueden integrarse con automatismos reed (normalmente abiertos o cerrados) y sensores resistivos con transmisor remoto 4-20 mA. Están disponibles versiones Ex y protocolos de comunicación como HART, PROFIBUS, FIELDBUS y MODBUS RTU.

Medidores de caudal de tubo de plástico

• Bajo coste, excelente lectura y peso reducido
• Instalación simple (conexión bridada, roscada o conexión lisa para soldar o encolar)
• Amplio rango de temperaturas de utilización con diversas combinaciones de material de tubo de medida y conexiones
• Escalas calibradas en l/h, m3/h, %,... Escalas especiales para líquidos y gases bajo demanda

Rango de caudal:

• Agua: 4 l/h ... 50 m3/h
• Aire: 200 Nl/h ... 1500 Nm3/h

Precisión:

• Modelos PS: 4% (qG=50%)
• Modelos PSM / PTM03: 6% (qG=50%)

Conexiones:

• Bridas ISO 1452-3 o ASME B16.5: DN15 ... DN80 / ½” … 3”
• Conexiones roscadas BSP o NPT ½” ... 3”
• Conexiones lisas para encolar en PVC
• Conexiones lisas para soldar en acero inoxidable y PP

Materiales:

• Tubo de medida: Polisulfona y NAS®
• Conexiones: PVC, EN 1.4404 (AISI 316L), PP, acero
• Flotador: EN 1.4404 (AISI 316L), aluminio, PVC, PVDF, PTFE,…
• Juntas: NBR, VITON®, EPDM

Indicación local
Opciones:

• 1 o 2 automatismos
• Transmisor electrónico con salida analógica 4-20 mA (18 puntos máx.). Versión Ex y protocolos HART, PROFIBUS, FIELDBUS, MODBUS RTU disponibles bajo demanda
  ​

Longitud de escala:

• -PS: 160 ± 5 mm
• PSM / PTM03: 100 ± 5 mm​

Temperatura del fluido:

• Modelos PS/PSM, conexiones:
• PVC: -20ºC … +60ºC
• PP: -20ºC … +80ºC
• EN 1.4404 (AISI 316L) / Acero:
• Juntas NBR: -20ºC … +100ºC
• Juntas VITON®: -20ºC … +110ºC
• -Modelo PTM03, conexiones PVC:-20ºC … +40ºC
• Presión de trabajo: según tamaño, hasta 15 bar

Conexiones:

• PS31: rosca BSP o lisa para encolar ½” ... 3” / DN15 … DN80
• PS32: brida ISO 1452-3 o ASME B16.5 (mod. BR) DN15 ... DN80 / ½” … 3”
• PSM21: rosca BSP o lisa para encolar ½” ... ¾” / DN15 … DN20
• PSM22: brida ISO 1452-3 o ASME B16.5 (mod. BR) DN15 ... DN20 / ½” … ¾”
• PTM03: rosca BSP o lisa para encolar ½” ... ¾” / DN15 … DN20

• Tratamiento y depuración de aguas

• Industria química, petroquímica y farmacéutica

• Sistemas de refrigeración y aire acondicionado

• Ósmosis inversa

• Industria del papel y cosmética

• Procesos de gases

• Plantas de refino y síntesis
